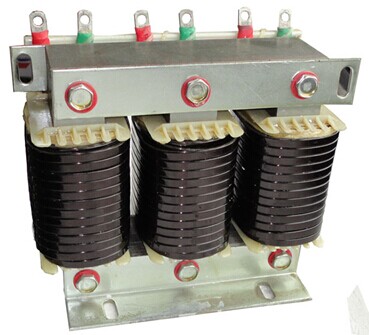

 串联电抗器 详情请点击介绍



产品介绍
    电容器在补偿容性无功率的时候,往往会受到谐波电流,合闸涌流及操作过电压的影响,造成电容损坏和功率因数降低,为此需要在电容器前端加装串联电抗器,用以抑制和吸收谐波,保护电容器,避免谐波电压电流几冲击电压电流影响,改善电能质量提高系统功率因数,延长电容器使用寿命。

技术参数
1、可用于电容电压为:0.4KV  0.45KV  0.48KV  0.525KV  0.66KV  0.69KV
2、电抗率为:1%  5.67%  6%  7%  12%  13.8%  14%;
3、耐压等级为:5KV/min   绝缘等级:B级、F级、H级,噪声≤30dB,过载能力≤1.35倍以内连续工作

产品特点
1、该产品分为三相、单相两种,为铁芯干式;
2、铁芯采用优质冷轧硅铜片,经高速冲床冲剪,具有毛刺小、规则均匀、叠片整齐优美,确保电抗器运行低温升低噪声的性能;
3、线圈采用优质绝缘导线,经专用机器绕制,具有平整度好,外形美观的优点;
4、电抗器装配过程中,所有夹件经过防腐蚀处理,关键夹件采用无磁材料,并经预烘-真空浸漆-热烘固化这一流程,使电抗器线圈及铁芯牢固成为一体,大大减少了运行时温升及噪声,有效提高了电抗器品质因数及减少谐波的效果。
5、电抗器外形尺寸参考标准柜体尺寸设计,体积小、接线方便,大大节约用户柜体成本投资。

使用环境
1.海拔高度不超过2000米;
2.运行环境温度-25度至+45度,相对温度不超过90%;
3.周围无有害气体,无易燃易爆物品;
4.周围环境应有良好的通风条件,如装在柜内,应加装通风设备


订货须知

用户订货时必需以书面形式提出以下有关参数与技术要求:

1.系统额定电压;

2.电容器容量;

3.电容器端电压;

4.电抗率;

5.工频耐压试验等级;

6.进出线方式(双面出线、单面出线);

7.如有其他特殊要求应明确提出。
