工作电压:φ3/380V/50Hz or 660V/50Hz。 三相进线电抗器(GEE-IACL)亦称换相电抗器,用于电网进线中,通过的是交流电流,它的作用是限制变流器换相进电网两侧的电压降,抑制谐波和晶闸的电流上升率di∕dt和电压上升率du.dt,以及并联变流器组的解耦。它能够限制电网电压的跳跃和电网系统操作时产生的冲击电流,有保护终端电气设备,及抑制无线干扰。
使用环境条件: 1.海拔高度不超过2000米。 2.运行环境温度-25℃~+45℃,相对湿度不超过90%。 3.周围无有害气体,无易燃易爆物品。 4.周围环境有良好的通风条件,如装在柜内,应加装通风设备。
产品识别码
性能指标及技术参数
- 额定工作电压:380V/50Hz或660V/50Hz。
- 额定工作电流:3A至2000A/40℃。
- 抗电强度:铁芯-绕组3000VAC/50Hz/5mA/10s无飞狐击穿(工厂测试)。
- 绝缘电阻:1000VDC绝缘阻值≥100MΩ。
- 电抗器噪音:小于65dB(与电抗器水平距离点1米测试)。
- 等级防护:IPOO。
- 绝缘等级:F级以上。
- 产品执行标准:
- IEC289:1987电抗器。
- GB10229-88电抗器(eqv IEC289:1987)。
- JB9644-1999 半导体电气传动用电抗器。

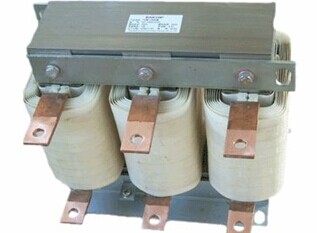

产品外观图

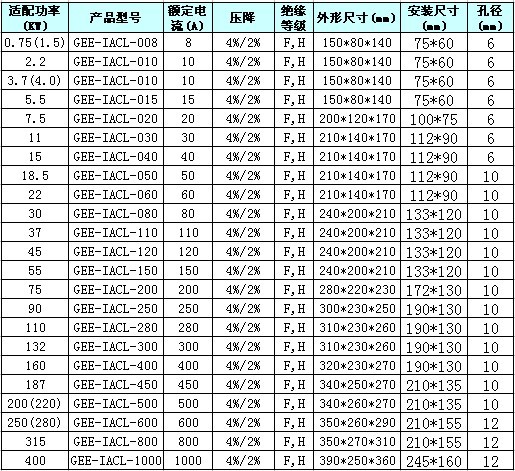

产品尺寸表
备注:1.压降分为5V和9V两种。 2.以上参数为典型值供参考,可根据客户要求定做。
|
| |
